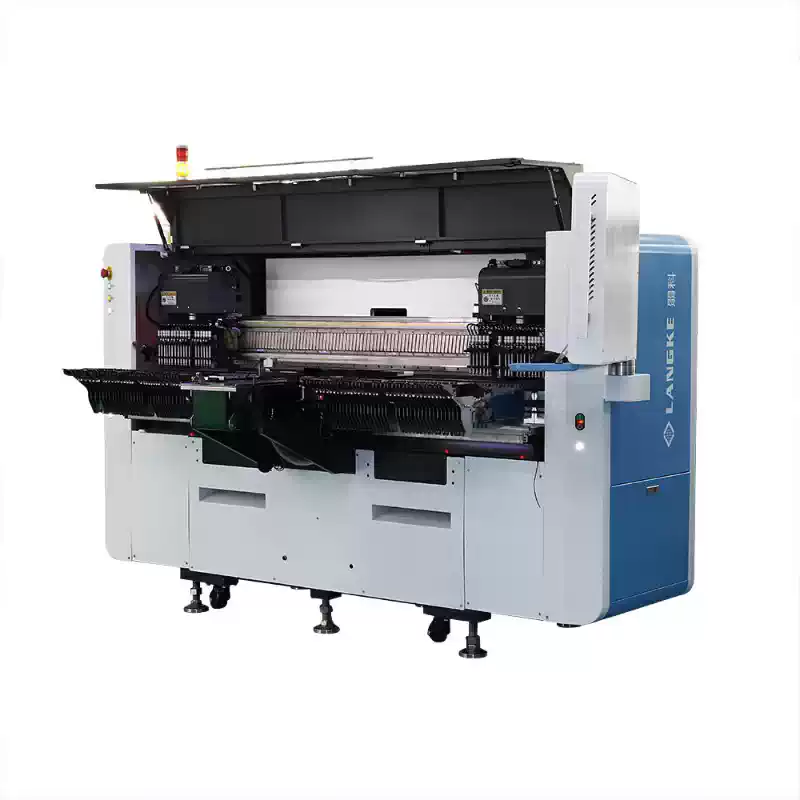

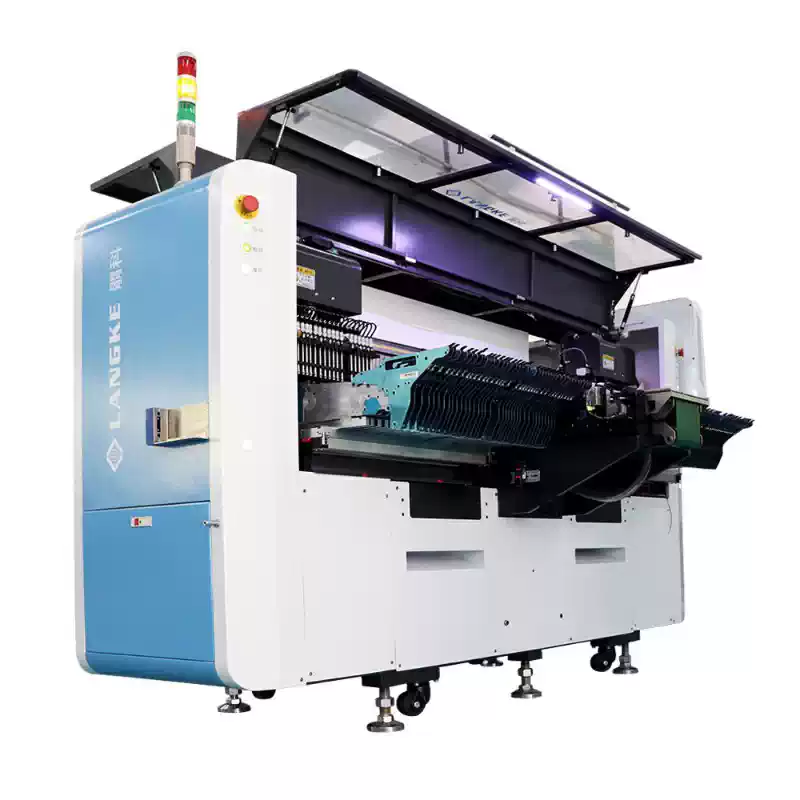

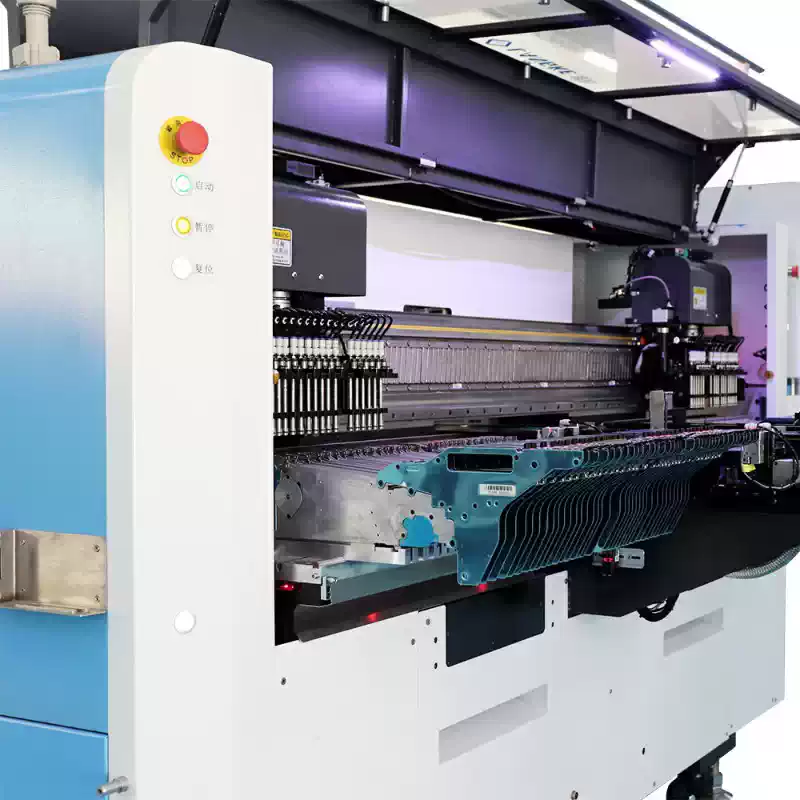

Оборудование Langke LK050 для пакетной установки светодиодов на гибкую ленту для светильников

размер печатной платы:
225 × без ограничений
Вес:
2000 кг
Гарантия:
24 месяца
Описание:
Автомат для установки чипов на гибкую ленту, SMD установщик светодиодов на гибкую печатную плату, установщик LED

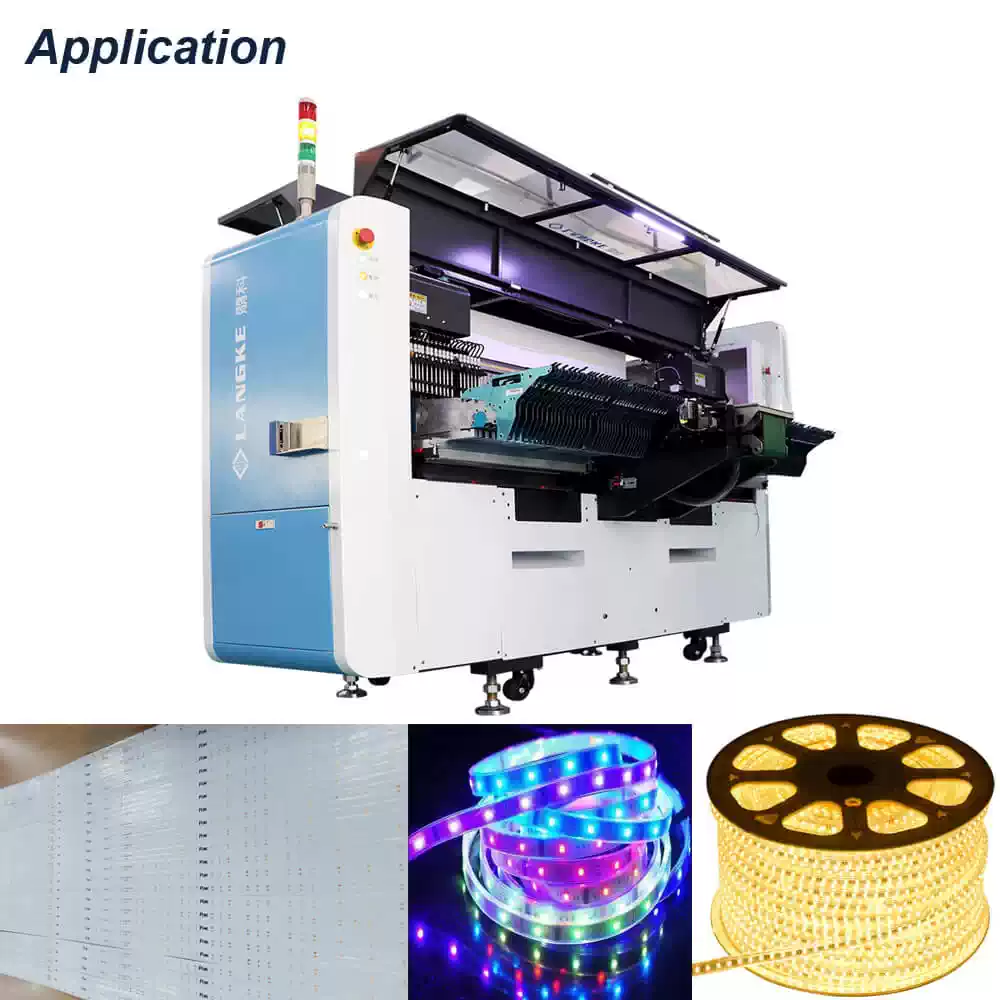

Неограниченная длина гибких лент для установки светодиодов Langke LK050

Неограниченная длина гибких лент для установки светодиодов Langke LK050

Описание:

  1. LK050 предназначен для сборки светодиодной гибкой печатной платы (FPCB) бесконечной длины
  2. Включает в себя две установочные головки и 72 электронных питателя
  3. Одновременная установка четырех типов компонентов. Количество активных питателей не влияет на производительность установки
  4. Удовлетворяет требованиям установки RGB светодиодов (RGB LED) на гибкую ленту (печатную плату). Плавная подача ленты и точность установки позволяют устранить влияние изгиба плат
  5. Линейный магнитный привод с линейным энкодером обеспечивает надежность, точность и скорость сборки, два года гарантии

Спецификация:

Технические характеристики Langke LK050
Характеристика Параметр
Установочная голова 2 шт, 36 насадок (18 × 2)
Устанавливаемые компоненты 0805, 1206, 2835, 3014, 3528, 5050, 5630, 5730, RGB и другие LED для светодиодной ленты
Схема монтажа Групповой забор компонентов и групповой монтаж
Привод монтажной головки (ось Y) Линейный мотор (магнитный)
Монтажная высота 13 мм
Положение печатной платы CCD vision и MARK
Скорость конвейера печатной платы 320 мм/с
Направление подачи печатной платы Фронтальная подача, тыловой выход
Точность установки ±0,05 мм
Минимальное монтажное расстояние 13 мм
Рабочая скорость монтажа 70 000 компонентов в час × 2=140 000 компонентов в час (используя 36 насадок)
Размеры печатной платы ширина: 255 мм, длинна: от 5 м до ∞
Толщина печатной платы 0,5 мм – 5,0 мм
Количество питателей 18 (8 мм) × 4 = 72 шт. Электрические питатели
Электроэнергия 220 в,
Потребляемая мощность 3,0 кВт
Воздух 5 кг
Размеры (Д):1500 мм
(Ш):2650 мм
(В):1650 мм
Вес 1500 кг

Подробности:

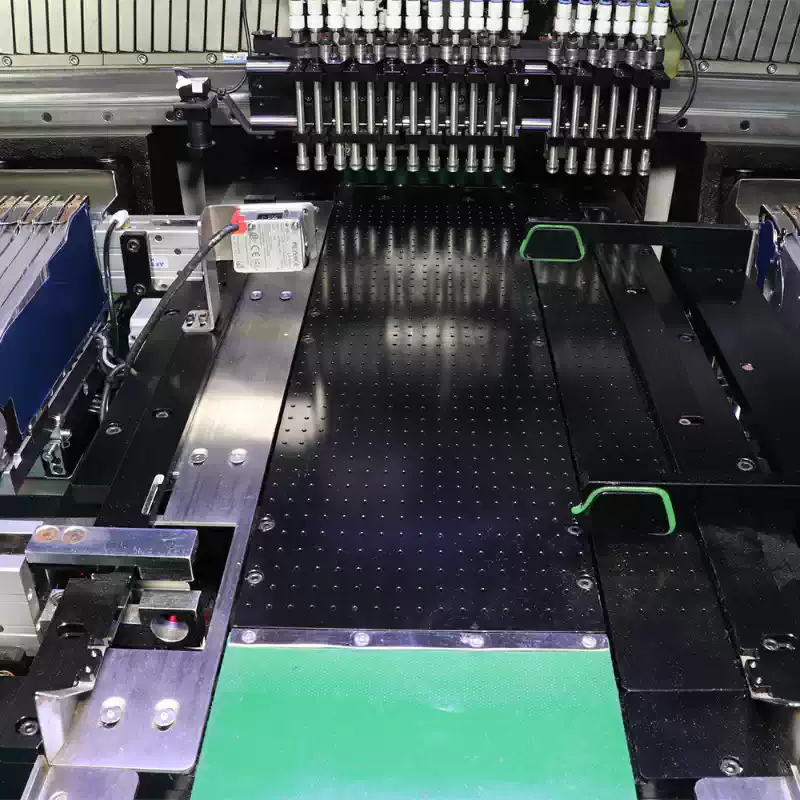

Направляющая

Направляющая

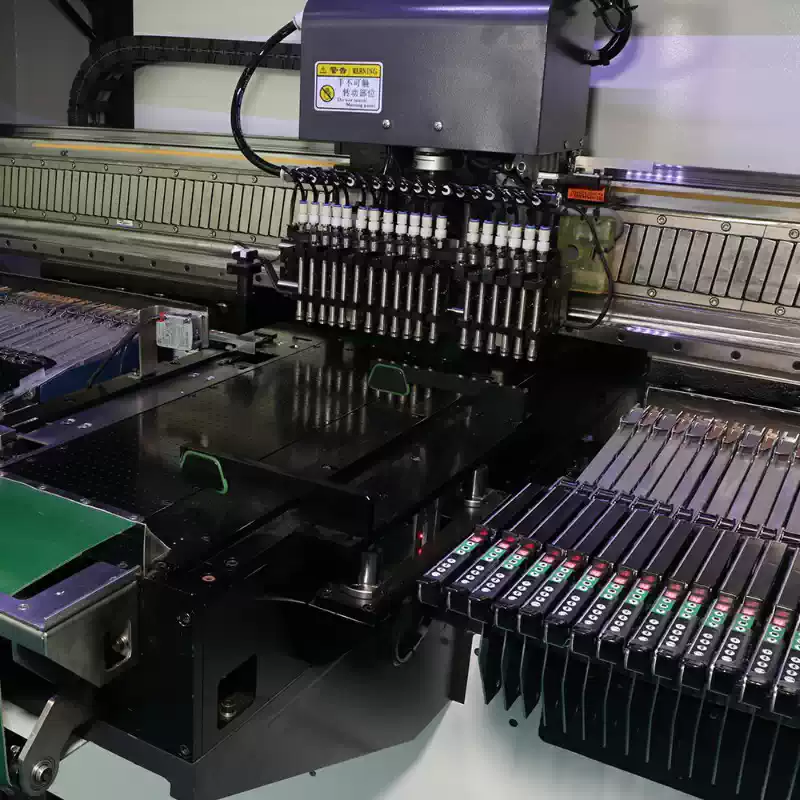

Установочная голова и смарт питатели

Установочная голова и смарт питатели

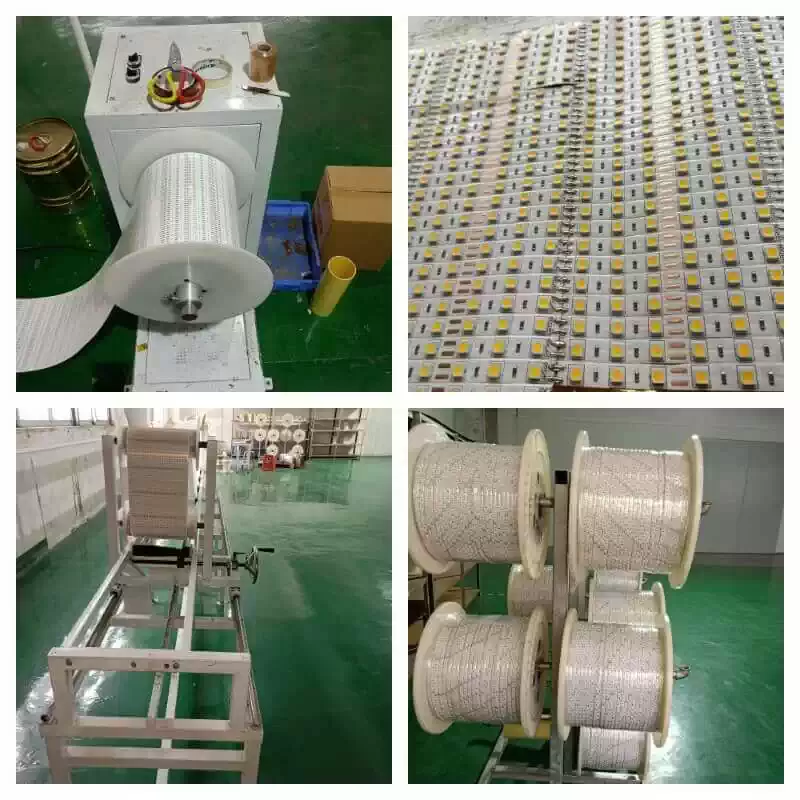

Производимые изделия

LED ленты

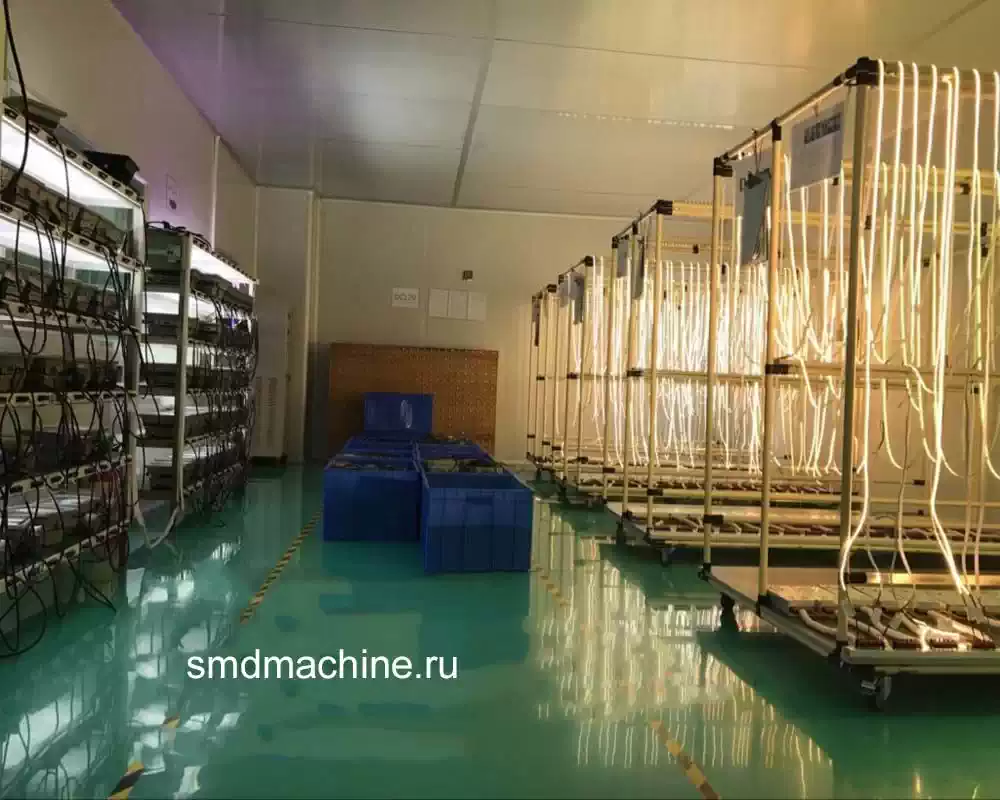

Производство

Производство

Сертификаты

Сертификаты
