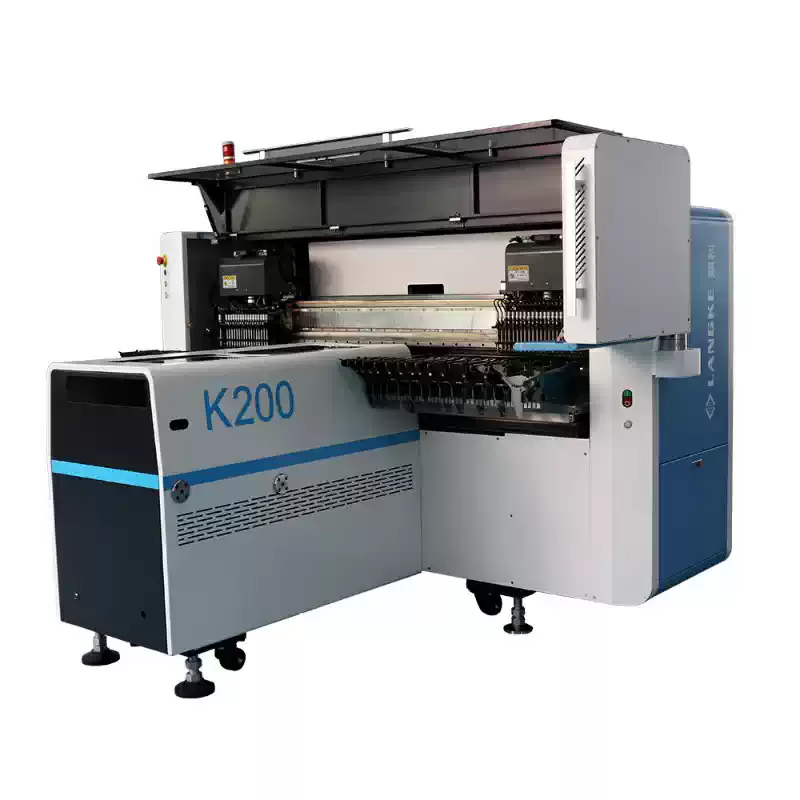

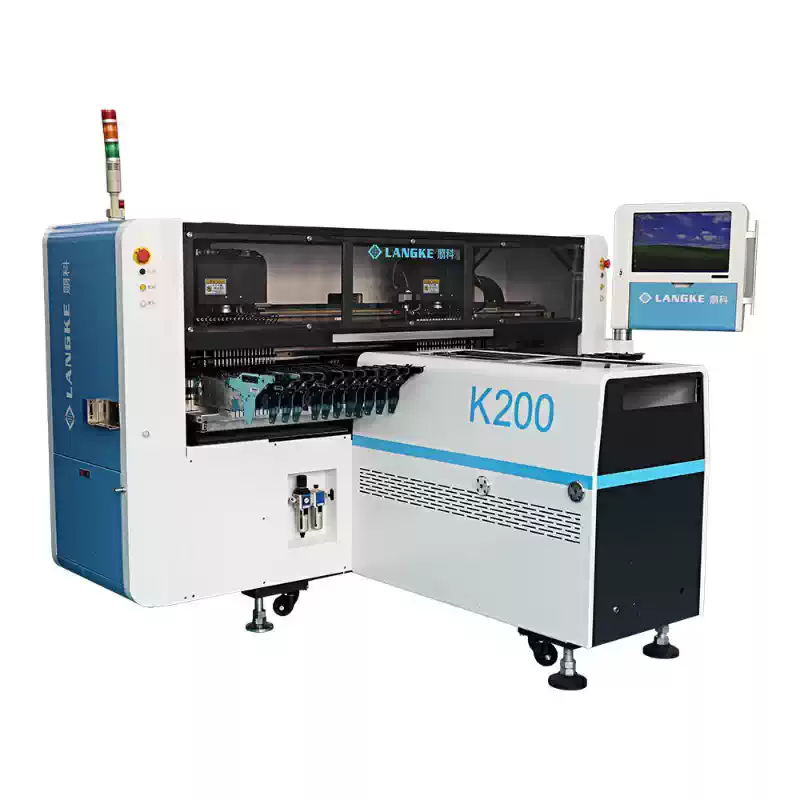

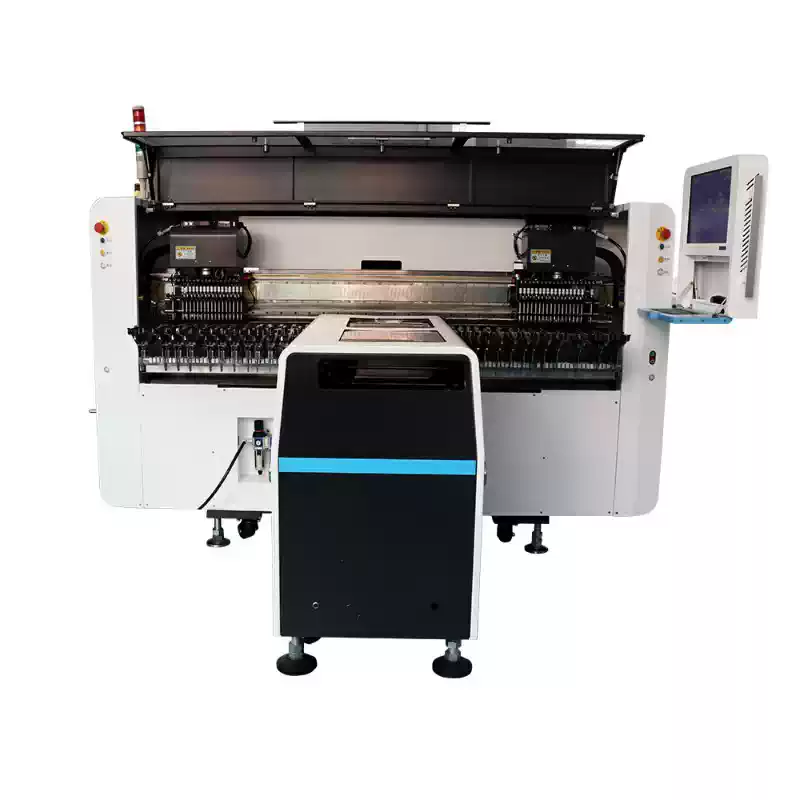

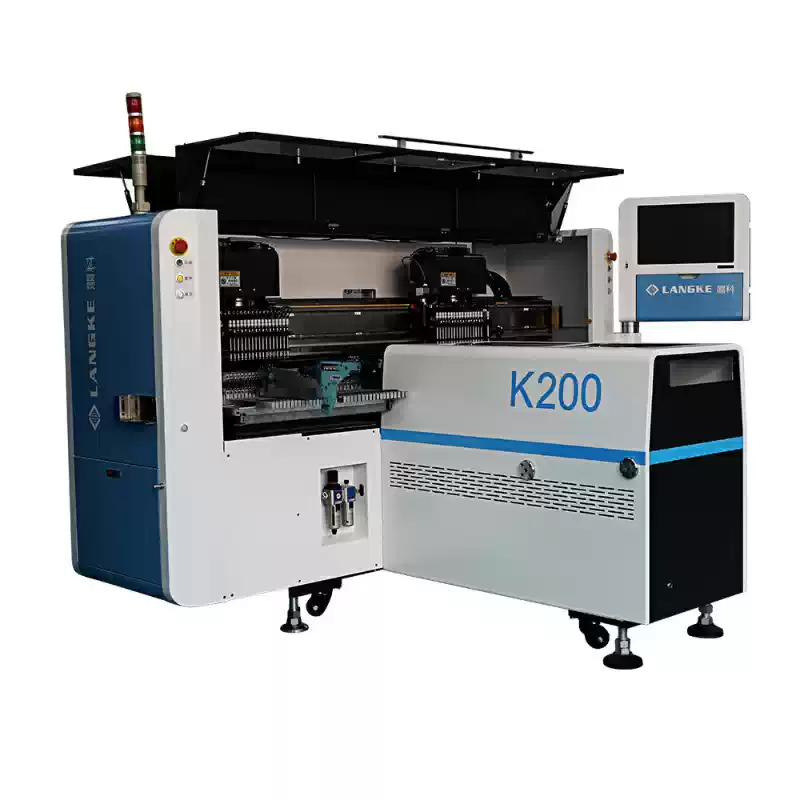

Langke K200 – производство светодиодных трубок T8

Высота компонента:
13 мм
Тип монтажа:
групповой захват компонентов и групповой монтаж
Скорость конвейера:
320 мм/с
РАзмер печатной платы:
1200 × 320 мм
Описание продукта:
Оборудование для производства светодиодных светильников, оборудование для производства led прожекторов, оборудование для производства светодиодных лент led, оборудование для производства светодиодных лент led rgb smd, оборудование для производства светодиодной ленты

Установщик LED SMT светодиодов для T8

Скоростная установка светодиодов Langke K150

Описание:

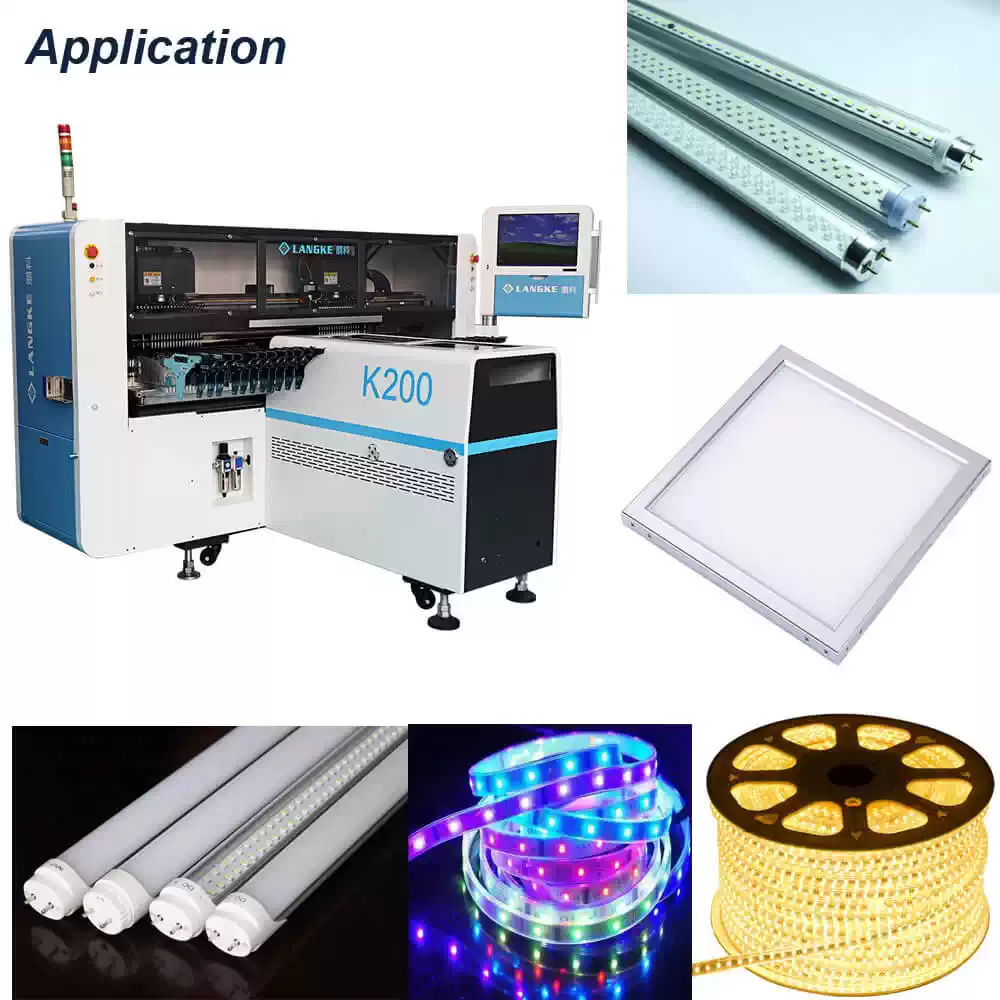

  1. K200 производит самые популярные светодиодные трубки, светодиодные ленты и светодиодные панели
  2. Оснащенны 2 модулями и 72 электрическими питателями
  3. Могут одновременно устанавливать 4 вида компонентов
  4. Скорость установки может достигать 120-160K компонентов в час
  5. 2-летняя гарантия на высококачественный линейный двигатель
  6. Устойчивость машины достигается жёсткой интегрированная рамой машины, сваренной в одно целое стальными трубами и панелями промышленного класса

Спецификация:

Технические характеристики Langke K150
Характеристика Параметр
Установочная голова 2 шт, 36 насадок (18 × 2)
Устанавливаемые компоненты 0805, 1206, 2835, 3014, 3528, 5050, 5630, 5730, RGB и другие LED для светодиодной ленты
Схема монтажа Групповой забор компонентов и групповой монтаж
Привод монтажной головки (ось Y) Линейный мотор (магнитный)
Монтажная высота 13 мм
Положение печатной платы CCD vision и MARK
Скорость конвейера печатной платы 320 мм/с
Направление подачи печатной платы Фронтальная подача, тыловой выход
Точность установки ±0,05 мм
Минимальное монтажное расстояние 13 мм
Рабочая скорость монтажа 70 000 компонентов в час × 2=140 000 компонентов в час (используя 36 насадок)
Размеры рельс ширина: 340 мм, длинна: 1300 мм
Размеры печатной платы ширина: 320 мм, длинна: 1200 мм
Толщина печатной платы 0,5 мм – 5,0 мм
Количество питателей 18 (8 мм) × 3 = 54 шт. (опция 18 × 4) Электрические питатели
Электроэнергия 220 в,
Потребляемая мощность 3,0 кВт
Воздух 5 кг
Размеры (Д):2650 мм
(Ш):2650 мм
(В):1650 мм
Вес 1500 кг

Подробности:

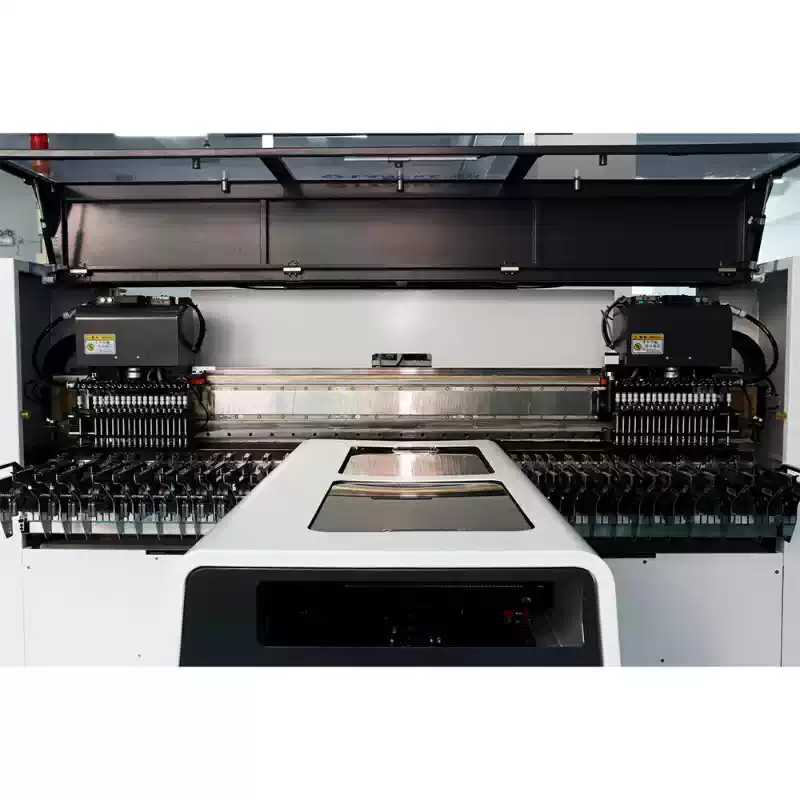

Установочная голова

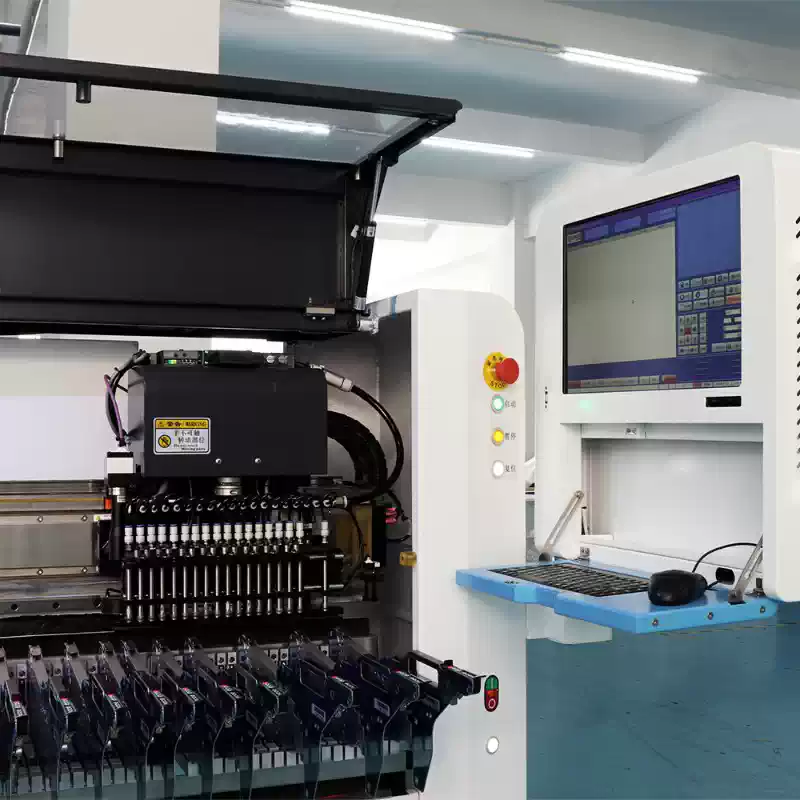

Установочная голова и смарт питатели

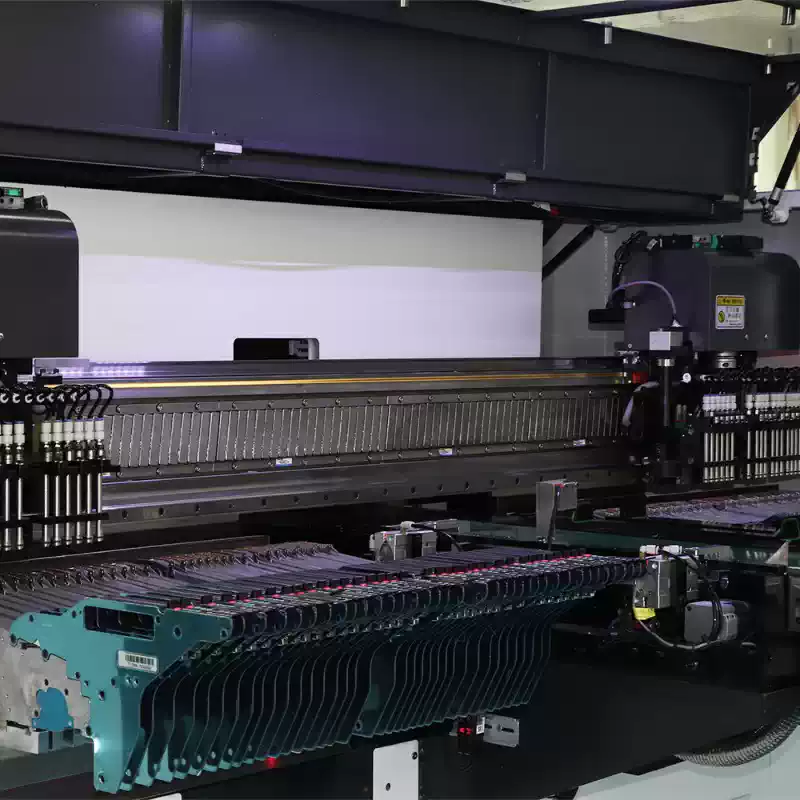

Питатели

Питатели

Транспортировка

Транспортировка

Транспортировка

Транспортировка

Сертификаты

Сертификаты
