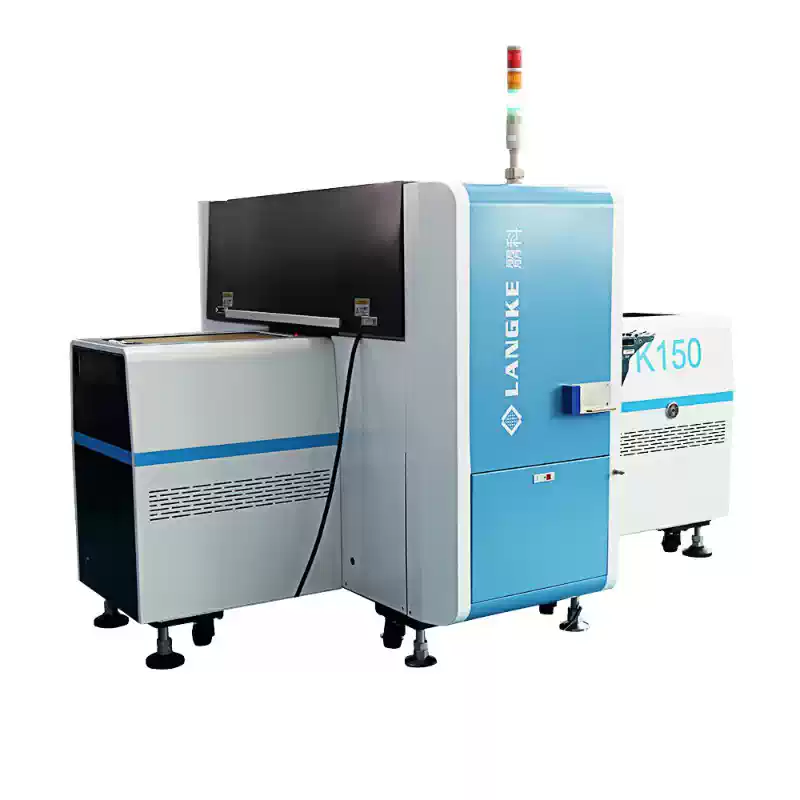

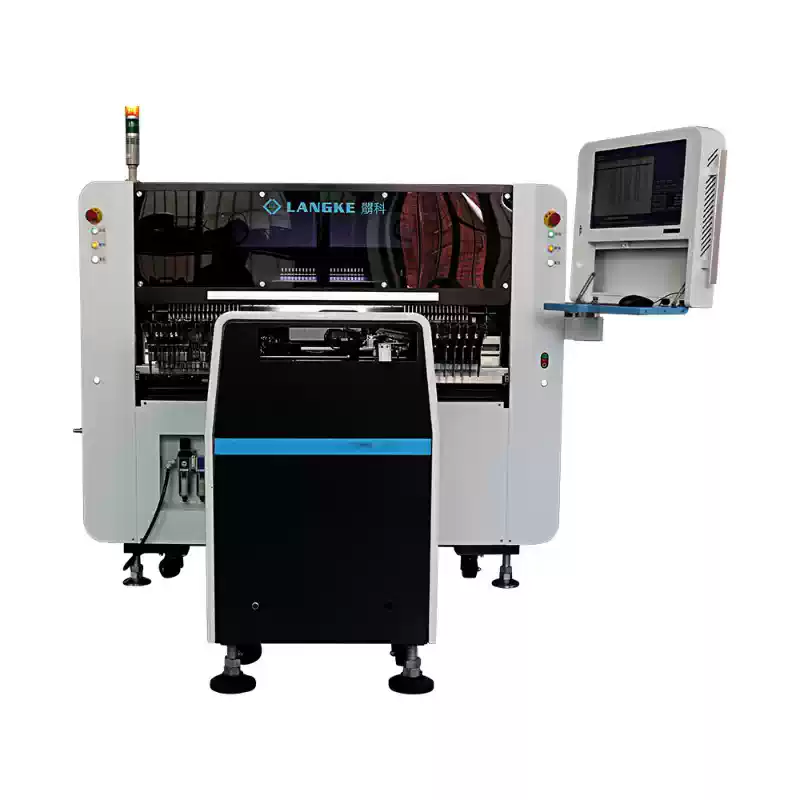

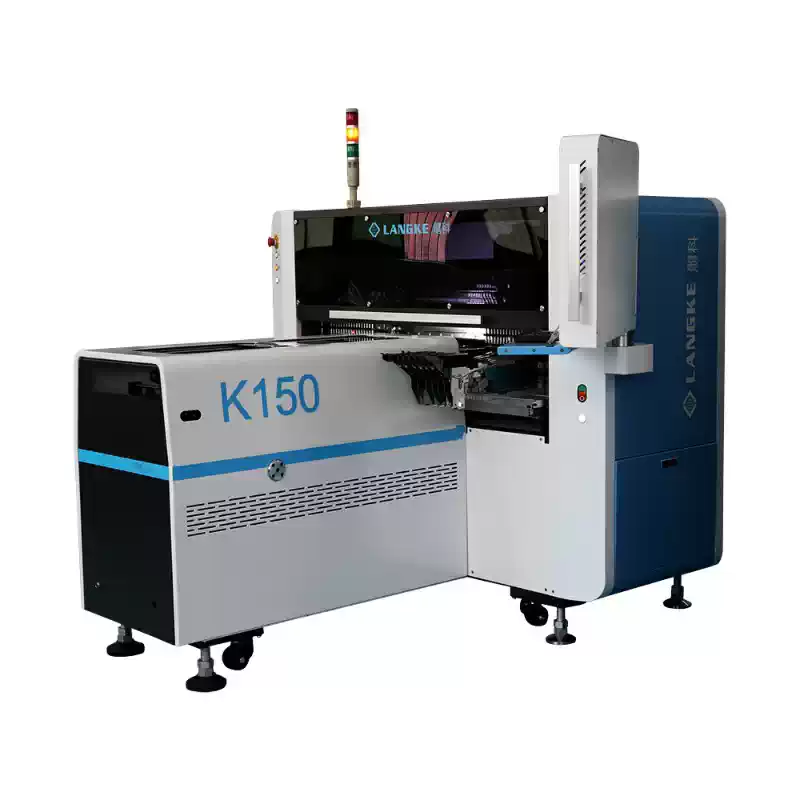

Высокоскоростная установка для сборки LED панелей и светильников. Langke K150

Скорость установки:
140K компонентов в час
Тип монтажа:
групповой захват компонентов и групповой монтаж
Вес:
2000 кг
Назначение:
Оборудование для производства светодиодных светильников, оборудование для производства led прожекторов, оборудование для производства светодиодных лент led, оборудование для производства светодиодных лент led rgb smd, оборудование для производства светодиодной ленты

Скоростная установка smd LED светодиодов на гибкую плату Langke K0150

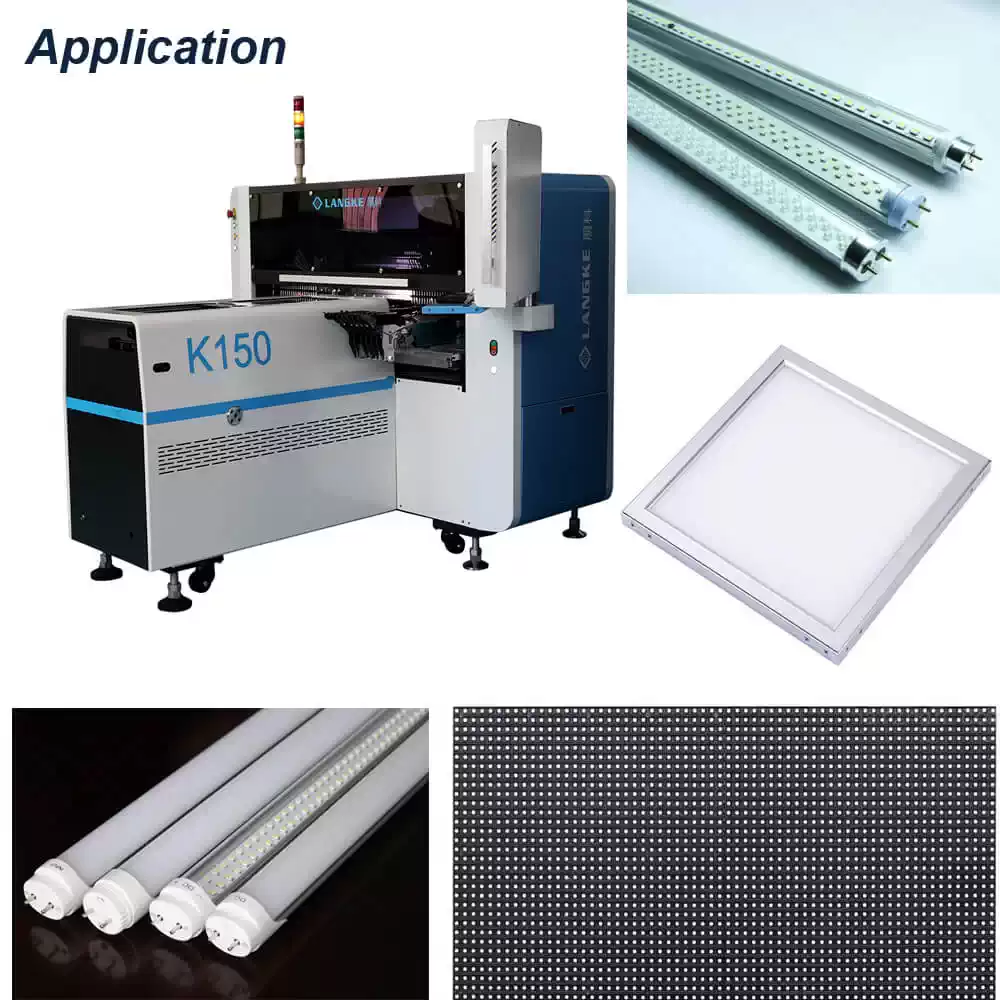

Скоростная установка светодиодов Langke K150

Описание:

  1. Выгодное решение для производства светодиодных панелей. Содержит две установочных головы и 36 электронных питателей. Скорость установки может достигать 150 000 компонентов в час
  2. Линейный магнитный привод с линейным энкодером обеспечивает надежность, точность и скорость сборки, два года гарантии

Спецификация:

Технические характеристики Langke K150
Характеристика Параметр
Установочная голова 2 шт, 36 насадок (18 × 2)
Устанавливаемые компоненты 0805, 1206, 2835, 3014, 3528, 5050, 5630, 5730, RGB и другие LED для светодиодной ленты
Схема монтажа Групповой забор компонентов и групповой монтаж
Привод монтажной головки (ось Y) Линейный мотор (магнитный)
Монтажная высота 13 мм
Положение печатной платы CCD vision и MARK
Скорость конвейера печатной платы 320 мм/с
Направление подачи печатной платы Фронтальная подача, тыловой выход
Точность установки ±0,05 мм
Минимальное монтажное расстояние 13 мм
Рабочая скорость монтажа 75 000 компонентов в час × 2=150 000 компонентов в час (используя 36 насадок)
Размеры рельс ширина: 340 мм, длинна: 1300 мм
Размеры печатной платы ширина: 320 мм, длинна: 1200 мм
Толщина печатной платы 0,5 мм – 5,0 мм
Количество питателей 18 (8 мм) × 4 = 72 шт. Электрические питатели
Электроэнергия 220 в,
Потребляемая мощность 3,0 кВт
Вес 1500 кг

Подробности:

Конвейер

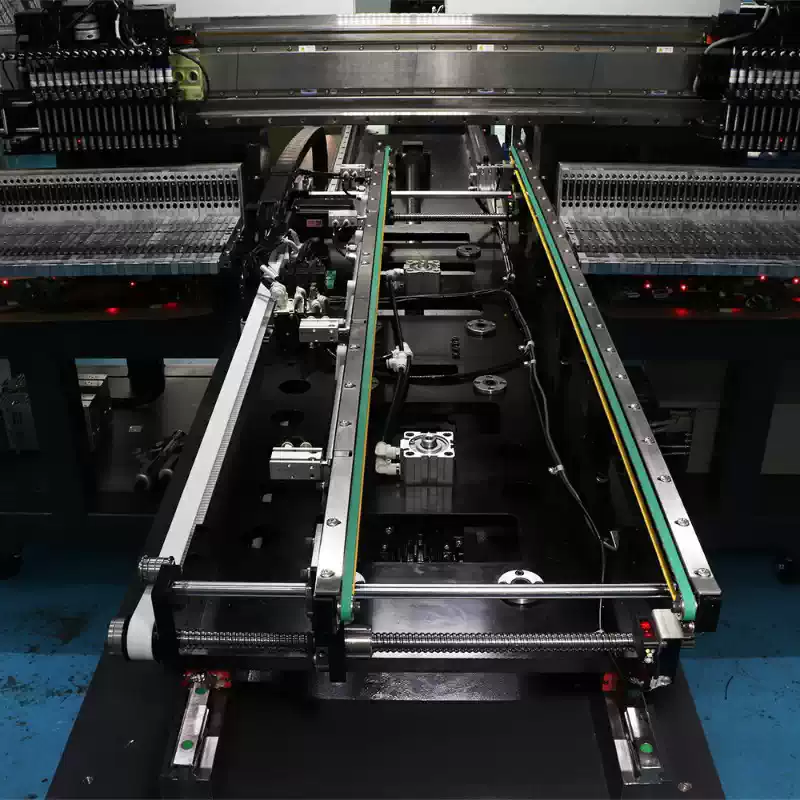

Направляющая

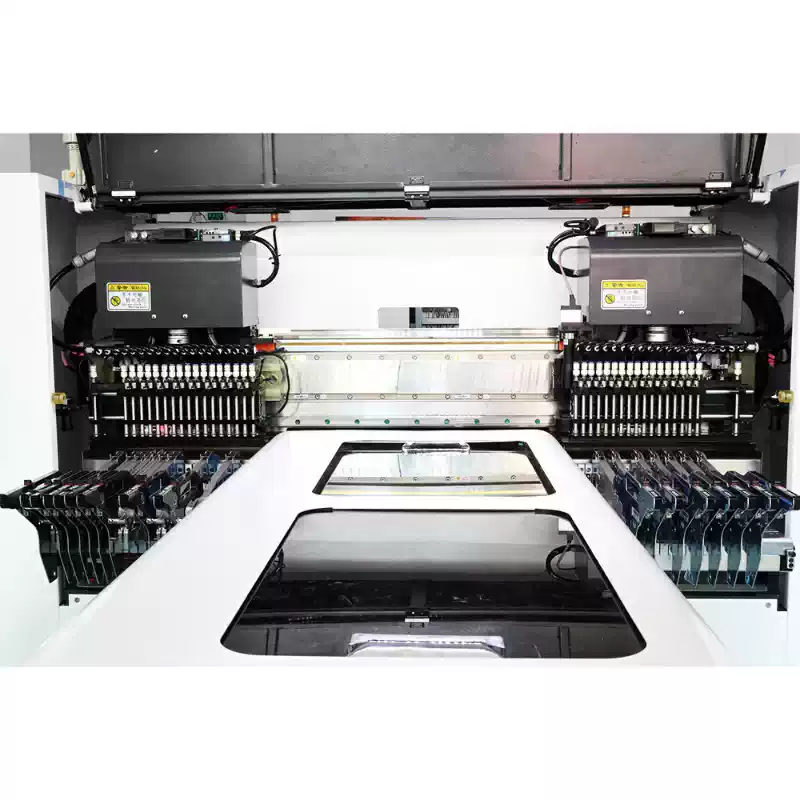

Установочная голова

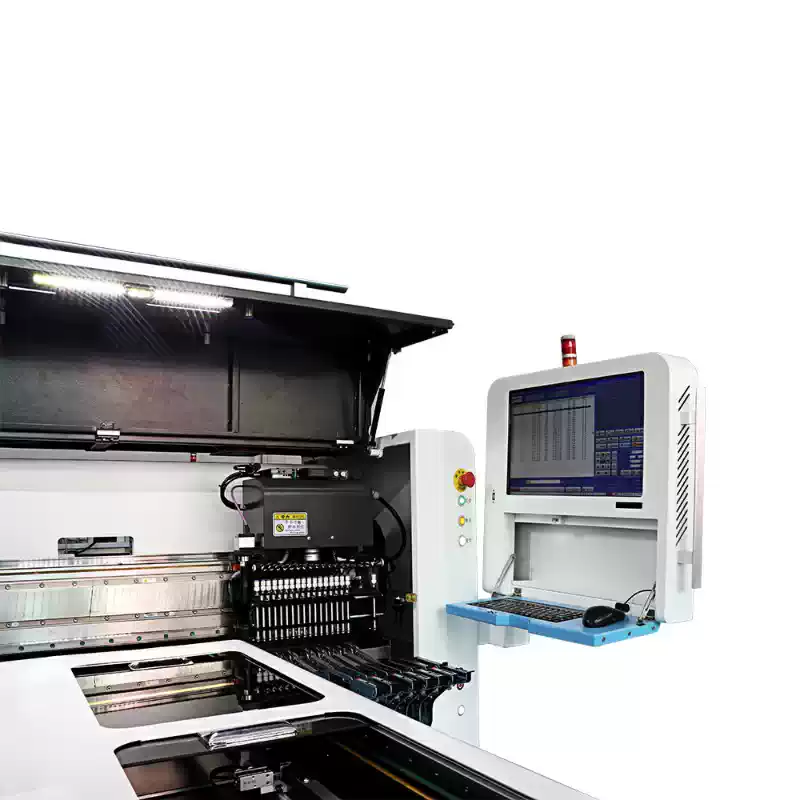

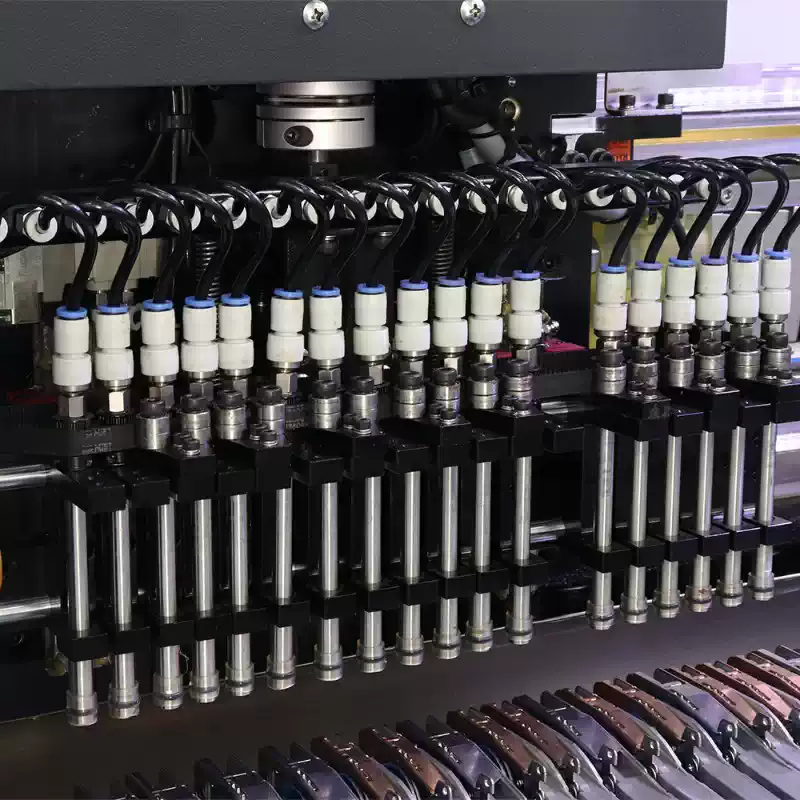

Установочная голова и смарт питатели

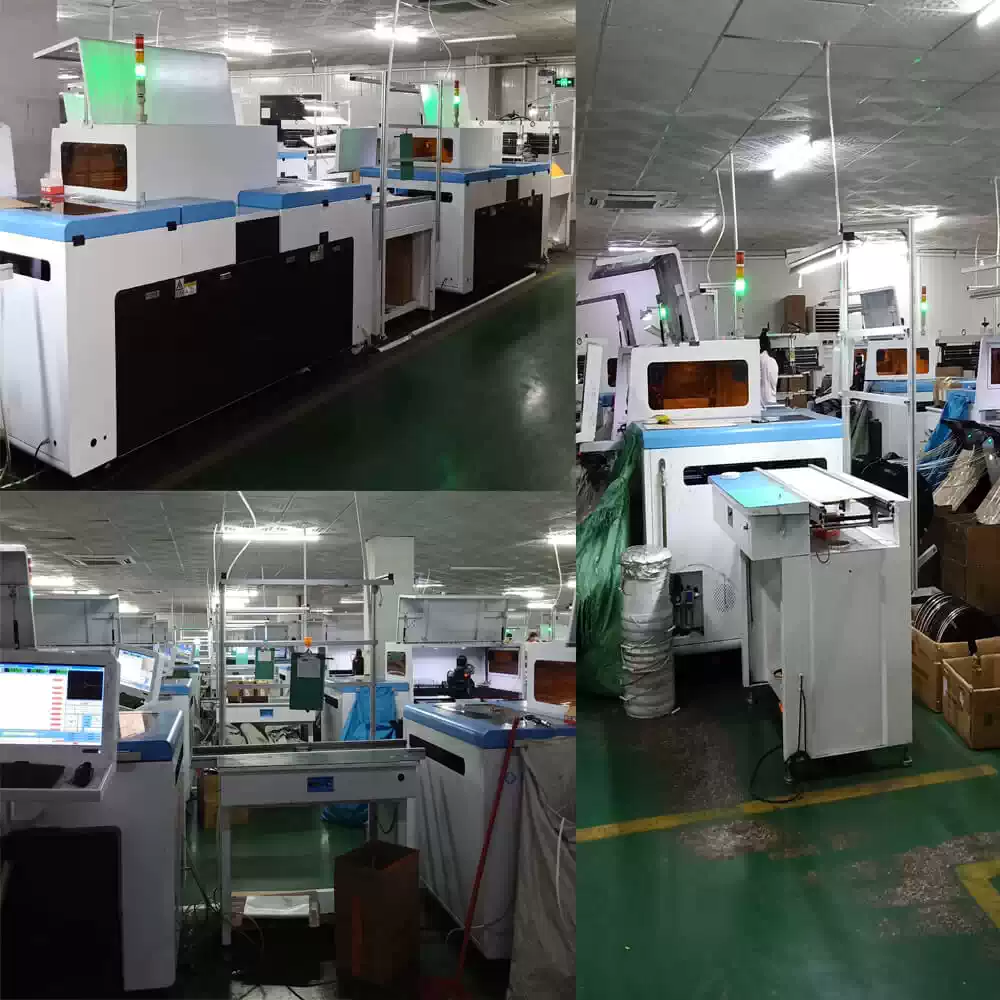

Производство

Производство

Транспортировка

Транспортировка

Сертификаты

Сертификаты
